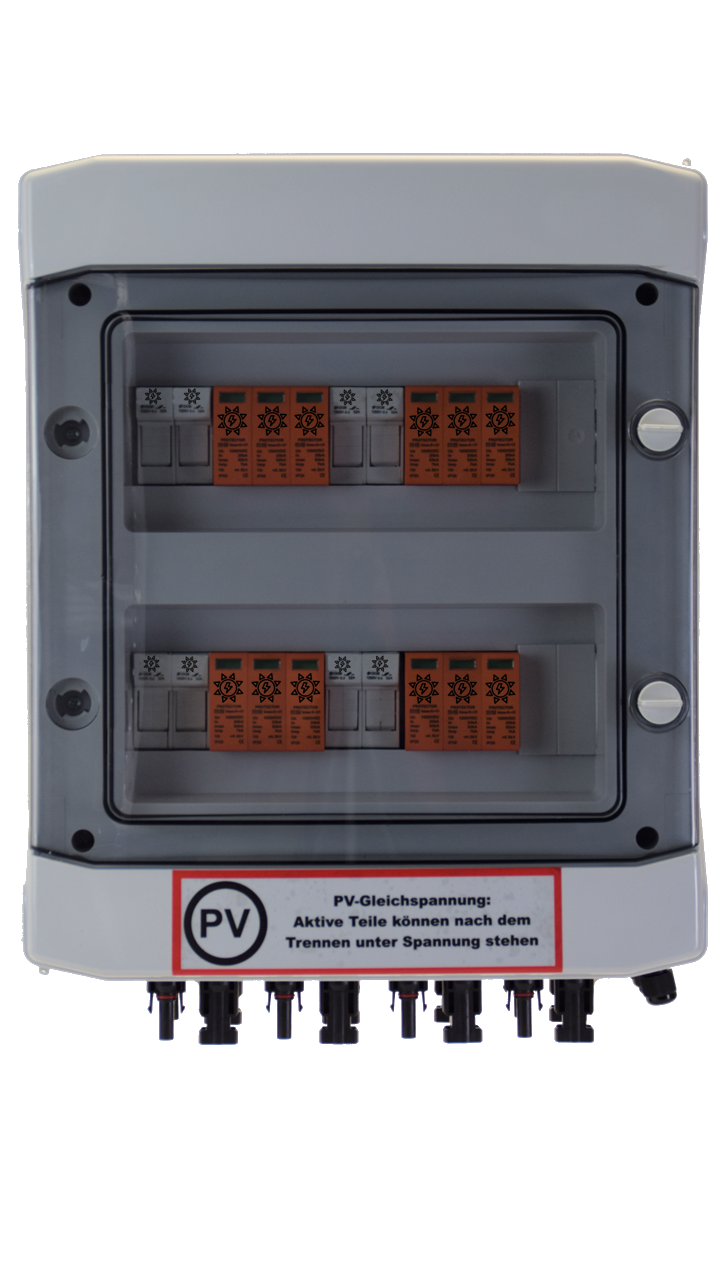

Generatoranschlusskästen 4-String
Filter
7 Produkte
Informationen zu Generatoranschlusskästen
Wann braucht man einen Generatoranschlusskasten?
Der Generatoranschlusskasten, kurz GAK, dient dem Anschluss der Solaranlage an den Wechselrichter.
Hier laufen die Stränge (auch Strings genannt) des Solargenerators (Solarpaneele) zusammen und werden zur
Gleichstromhauptleitung. In den GAK werden weiterhin Sicherungselemente integriert (MPP / Überspannugsschutz), die vor einer Überspannung, etwa nach Blitzeinschlägen in der Nähe, schützen.
Wo muss der Generatoranschlusskasten sein?
Der Generatoranschlusskasten wird zwischen dem Wechselrichter und den ankommenden Kabeln (Strings) vom Solargenerator (Solarpaneele)Montiert. Er muss vertikal montiert werden, mit den Kabelverschraubungen bzw. Steckverbindern nach unten zeigend. Der Generatoranschlusskasten darf nicht horizontal mit dem Deckel nach oben montiert werden.
Passt jeder Generatoranschlusskasten zu jedem Wechselrichter?
Ja, all unsere Generatoranschlusskästen sind mit
allen Wechselrichtern kompatibel. Es ist einzig darauf zu achten ob am
Wechselrichter MC-4 Solarverbinder montiert sind, in diesem Fall sind
all unsere MC-4 Generatoranschlusskästen kompatibel. Sollte der Wechselrichter
jedoch zum direkt Anschluss der Solarkabel geeignet sein, so sind all
unsere PROFI-LINE Generatoranschlusskästen kompatibel, und mit
hochwertigen Push-In Klemmen von WAGO die richtige Wahl.
Ist ein Generatoranschlusskasten Vorschrift?
Ja, der Einbau eines Überspannungsschutzes (MPP) in einem Generatoranschlusskasten in PV-Anlagen ist seit 01.10.2016 durch die VDE Normen 0100-443 und 0100-534 gefordert. Zum
14.12.2018 endet nun die Übergangsfrist und die Normen sind verpflichtend. Dies gilt bei PV-Neuanlagen ebenso wie bei Umbauten und Erweiterungen von Solaranlagen.
Was bedeutet MC-4 Generatoranschlusskasten?
MC-4 ist ein genormter Solaranschlussstrecker und wird
häufig an Solarpaneelen verwendet. Auch als Solarverlängerungskabel um die
Solarkabel von den Paneelen zum Wechselrichter in Strings (Leitungspaketen) zu führen
findet der MC-4 Stecker Anwendung. Bei MC-4 Generatoranschlusskästen müssen Sie
nur die MC-4 Stecker an den Generatoranschlusskasten stecken, und schon sind
Sie ohne mühseliges abisolieren und anklemmen der Solarleitungen fertig mit der
Inbetriebnahme.
Was bedeutet String?
Unter einem String versteht man die Reihenschaltung von Photovoltaikmodulen.
Ein String besteht immer aus 2 Leitungen ( plus und minus). Die
Stringleitungen werden von den Solarpaneelen bis zum Generatoranschlusskasten gelegt und von dort zum Wechselrichter und an dem DC-Eingang des Wechselrichters angeschlossen.
